16

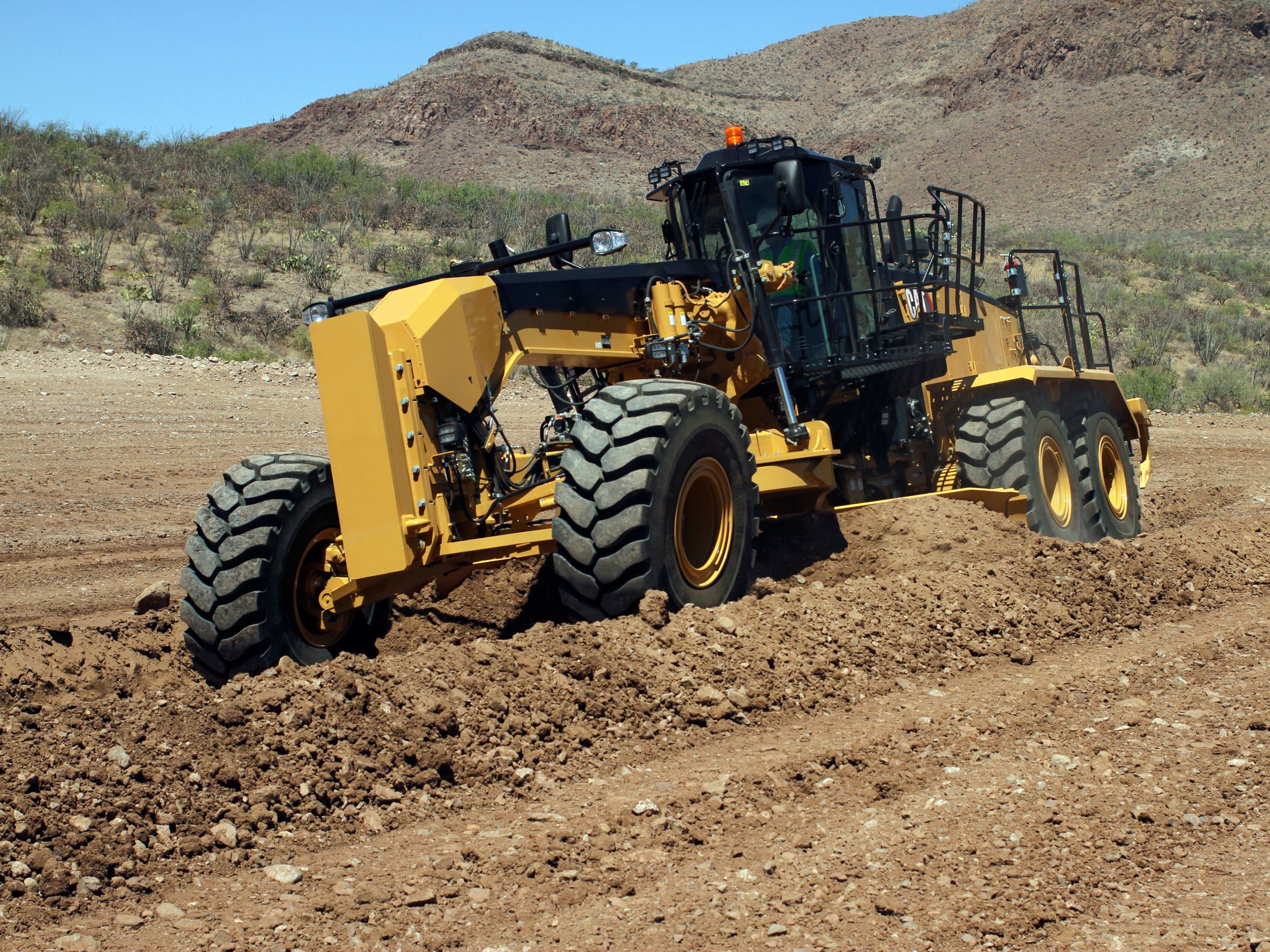

سوف يكون لماكينة التسوية التي تعمل بموتور 16 تأثير مباشر على إنتاجية موقع المنجم والتكلفة. قد يمثل طريق النقل أعظم أصول المنجم أو الذي يحظى بأعلى قدر من المسؤولية داخل المنجم. عندما تتم المحافظة على طرق النقل في أفضل حالة، يزيد العمر الافتراضي للشاحنات وتسير بصورة أسرع على الطريق. تعد أحوال الطريق الجيدة عاملاً أساسيًا في تمديد العمر الافتراضي للشاحنة، وتقليل الصيانة، وخفض تكاليف الوقود وتقليل تلف الإطار، وكنتيجة لذلك، يتم تحسين أوقات الدورات ويتم إنتاج المزيد من المواد الخام بتكلفة أقل. يناسب 16 بشكل مثالي ما يلي:
- عمليات التعدين الصغيرة إلى متوسطة الحجم والتي يعمل بها شاحنات النقل بسعة 150 طن أو أقل.
- كإضافة إلى أسطول ماكينات التسوية التي تعمل بالموتور حجم 24M في عمليات التعدين الضخمة، حيث يلزم المزيد من الاستخدامات المتعددة من أجل بناء الخنادق والقنوات وتنظيفها، وصيانة الطرق الضيقة الفرعية أو أعمال المنحدرات على الجانب/الضفة.
القدرة الأساسية (الترس الأول) - الصافية
290 حصان
موديل المحرك
Cat® C13
التجويف
5.1 بوصة
Specification
Value
القدرة الأساسية (الترس الأول) - الصافية
290 حصان
موديل المحرك
Cat® C13
التجويف
5.1 بوصة
الشوط
6.2 بوصة
السرعة عند القدرة المقدرة
2000 دورة في الدقيقة
ارتفاع خفض القدرة - وفقًا للمعايير المكافئة لمعايير المستوى 2/المرحلة II/المعايير اليابانية لسنة 2001 (المستوى 2)
12973 قدم
الحد الأقصى لعزم الدوران - ISO 9249 - وفقًا للمعايير المكافئة لمعايير المستوى 3/المرحلة IIIA/المعايير اليابانية لسنة 2006 (المستوى 3)
1270 lb/ft
الحد الأقصى لعزم الدوران - ISO 9249 - وفقًا لمعايير المستوى 4/المرحلة IV/المعايير اليابانية لسنة 2014 (المستوى 4)
1306 lb/ft
الحد الأقصى لعزم الدوران - ISO 9249 - وفقًا للمعايير المكافئة لمعايير المستوى 2/المرحلة II/المعايير اليابانية لسنة 2001 (المستوى 2)
1270 lb/ft
الانبعاثات (2)
المستوى 3/المرحلة IIIA/اليابان 2006 (المرحلة 3) - تبعًا لمعايير الانبعاثات للدولة المحددة
زيادة عزم الدوران - وفقًا لمعايير المستوى 4/المرحلة IV/المعايير اليابانية لسنة 2014 (المستوى 4)
43%
زيادة عزم الدوران - وفقًا للمعايير المكافئة لمعايير المستوى 2/المرحلة II/المعايير اليابانية لسنة 2001 (المستوى 2)
39%
قياسي - إمكانية العمل في درجات الحرارة المحيطة المرتفعة
122 °F
ارتفاع خفض القدرة - وفقًا للمعايير المكافئة لمعايير المستوى 3/المرحلة IIIA/المعايير اليابانية لسنة 2006 (المستوى 3)
12176 قدم
نطاق القدرة الحصانية المتغيرة (VHP) - الصافية - المترية
216-259 كيلووات (294-353 قدرة حصانية)
القدرة الأساسية (الترس الأول) - الصافية - مترية
294 حصان
قياسي - سرعة المروحة - الحد الأدنى
550 دورة في الدقيقة
قياسي - سرعة المروحة - الحد الأقصى
1450 دورة في الدقيقة
الانبعاثات (3)
المستوى 2/المرحلة II/اليابان 2001 (المرحلة 2) - تبعًا لمعايير الانبعاثات للدولة المحددة
زيادة عزم الدوران - وفقًا للمعايير المكافئة لمعايير المستوى 3/المرحلة IIIA/المعايير اليابانية لسنة 2006 (المستوى 3)
39%
الانبعاثات (1)
الانبعاثات المكافئة لوكالة حماية البيئة الأمريكية (EPA) من المستوى 4 نهائي/الاتحاد الأوروبي المرحلة V/اليابان 2014 (المستوى 4 نهائي)
نطاق القدرة الحصانية المتغيرة (VHP) - الصافي
216 - 259 كيلووات (290-348 قدرة حصانية)
ارتفاع خفض القدرة - وفقًا لمعايير المستوى 4/المرحلة IV/المعايير اليابانية لسنة 2014 (المستوى 4)
12500 قدم
الإزاحة
763 بوصة³
عدد الأسطوانات
6
نطاق القدرة الحصانية المتغيرة (VHP) المحسّنة - الصافية
216 - 259 كيلووات (290-348 قدرة حصانية)
Specification
Value
التروس الأمامية/الخلفية
8 أمامية/6 خلفية
ناقل الحركة
الدفع المباشر، نقل القدرة، عمود المناولة
الفرامل - عزم الفرامل الديناميكية لكل عجلة
27069.27 lb/ft
الفرامل ـ الثانوية
يُشغَّل بالزيت، قرص زيتي
الفرامل ـ الخدمة
يُشغَّل بالزيت، قرص زيتي
الفرامل ـ الانتظار
تتعشق بالياي، وتتحرر هيدروليكيًا
Specification
Value
نوع الدائرة
استشعار كهروهيدروليكي للحمل، مغلقة المركز
نوع المضخة
كباس متغير
الحد الأقصى لضغط النظام
3590 psi
الضغط الاحتياطي
856 psi
خرج المضخة*
74 gal/min
ملاحظة
*تم قياس خرج المضخة عند 2150 دورة في الدقيقة.
Specification
Value
نطاق التوجيه ـ يسار/يمين
47.5°
الأمامية ـ السادسة
16.0 ميل/ساعة
الأمامية ـ الرابعة
7.6 ميل/ساعة
الأمامية ـ الخامسة
11.8 ميل/ساعة
نصف قطر الدوران - الإطارات الأمامية الخارجية
30.5 قدم
الأمامية ـ السابعة
22.0 ميل/ساعة
أعلى سرعة ـ أمامية
32.1 ميل/ساعة
الأمامية ـ الثالثة
5.5 ميل/ساعة
الخلفية ـ السادسة
25.3 ميل/ساعة
الخلفية ـ الخامسة
17.4 ميل/ساعة
الخلفية ـ الثانية
4.1 ميل/ساعة
الخلفية ـ الثالثة
6.0 ميل/ساعة
الأمامية ـ الثامنة
32.1 ميل/ساعة
الخلفية ـ الأولى
2.2 ميل/ساعة
الأمامية ـ الأولى
2.8 ميل/ساعة
أعلى سرعة ـ خلفية
25.4 ميل/ساعة
الأمامية ـ الثانية
3.8 ميل/ساعة
الخلفية ـ الرابعة
9.3 ميل/ساعة
زاوية التحرك المفصلي ـ يسار/يمين
20°
ملاحظة
تم الحساب بدون انزلاق ومع الإطارات 23.5 R25 L-3.
Specification
Value
سعة الوقود
131 gal (US)
نظام التبريد
18.5 gal (US)
خزان سائل عادم الديزل (DEF)
4.2 gal (US)
النظام الهيدروليكي ـ الإجمالي
38.6 gal (US)
النظام الهيدروليكي ـ الخزان
18.5 gal (US)
زيت المحرك
9.5 gal (US)
ناقل الحركة - التروس التفاضلية - مجموعات الإدارة النهائية
34 gal (US)
المبيت الترادفي - كل مبيت
34 gal (US)
مبيت محمل عمود دوران العجلة الأمامية
0.24 gal (US)
مبيت مجموعة الإدارة الدائرية
2.6 gal (US)
Specification
Value
هيكل الإطار الأمامي ـ الارتفاع
18.1 بوصة
هيكل الإطار الأمامي ـ العرض
14.0 بوصة
قضيب الجر ـ العرض
3 بوصة
قضيب الجر ـ الارتفاع
8 بوصة
المحور الأمامي ـ إجمالي التأرجح لكل جانب
35°
الدائرة ـ القطر
71.7 بوصة
الدائرة ـ سُمك عارضة الشفرة
2 بوصة
هيكل الإطار الأمامي ـ السُمك
0.6 بوصة
المحور الأمامي - ميل العجلة
18 درجة لليسار/17 درجة لليمين
المحور الأمامي ـ الارتفاع إلى المركز
26.4 بوصة
Specification
Value
التأرجح الترادفي ـ أمامي علوي
15°
سُمك الجدار الجانبي ـ من الجزء الخارجي
0.9 بوصة
سُمك الجدار الجانبي ـ من الجزء الداخلي
0.9 بوصة
التأرجح الترادفي ـ أمامي سفلي
25°
الارتفاع
25.5 بوصة
العرض
9.3 بوصة
ميل سلسلة الدفع
2.5 بوصة
التباعد بين محاور العجلات
72.5 بوصة
Specification
Value
عرض الشفرة
16 قدم
نصف قطر القوس
16.3 بوصة
خلوص العنق
5 بوصة
اللقمة الطرفية ـ العرض
6 بوصة
عرض حد القطع
8 بوصة
Specification
Value
السُمك
1 بوصة
سحب الشفرة* - إجمالي وزن المركبة (GVW) الأساسي
41039 رطل
سُمك حد القطع
1 بوصة
القوة السفلية - الحد الأقصى للوزن الإجمالي للمركبة
43861 رطل
الارتفاع
31 بوصة
العرض
16 قدم
القوة السفلية - الوزن الإجمالي الأساسي للمركبة
30743 رطل
سحب الشفرة* - الحد الأقصى للوزن الإجمالي للمركبة (GVW)
52878 رطل
اللقمة الطرفية ـ السُمك
0.75 بوصة
ملاحظة
*تم حساب قوة سحب الشفرة عند معامل جر يبلغ 0,9، والذي يعادل ظروف عدم الانزلاق المثالية وإجمالي وزن الماكينة.
Specification
Value
الحد الأقصى لزاوية موضع الشفرة
65°
الحد الأقصى للرفع فوق الأرض
15.7 بوصة
الحد الأقصى لعمق القطع
18.5 بوصة
الحد الأقصى لوصول الكتف خارج الإطارات ـ يمين
91 بوصة
النقل الجانبي للوحة القوالب ـ يسار
29.1 بوصة
إزاحة مركز الحلقة - إلى اليمين
22 بوصة
إزاحة مركز الحلقة - إلى اليسار
27.2 بوصة
النقل الجانبي للوحة القوالب ـ يمين
31.1 بوصة
الحد الأقصى لوصول الكتف خارج الإطارات ـ يسار
91 بوصة
نطاق طرف الشفرة ـ أمامي
40°
نطاق طرف الشفرة ـ خلفي
5°
Specification
Value
عمق التكسير ـ الحد الأقصى
17.8 بوصة
التباعد بين حاملات السيقان - الحد الأدنى
17.5 بوصة
حاملات سيقان الكسارة
7
قوة الاختراق
30311 رطل
قوة الانتزاع
43700 رطل
زيادة طول الماكينة، مع رفع العارضة
63.4 بوصة
التباعد بين حاملات السيقان - الحد الأقصى
20 بوصة
Specification
Value
الوزن التشغيلي ـ مع التجهيزات النموذجية
71454 رطل
Specification
Value
الوزن الإجمالي للمركبة - الحد الأقصى المختبر - الإجمالي
84877 رطل
إجمالي وزن المركبة - الأساسي** - الإجمالي
63528 رطل
إجمالي وزن المركبة ـ مع التجهيزات النموذجية ـ المحور الخلفي
52201 رطل
إجمالي وزن المركبة ـ مع التجهيزات النموذجية ـ الإجمالي
71454 رطل
الوزن الإجمالي للمركبة - الحد الأقصى المختبر - المحور الأمامي
26125 رطل
إجمالي وزن المركبة ـ مع التجهيزات النموذجية ـ المحور الأمامي
19253 رطل
الوزن الإجمالي للمركبة - الحد الأقصى المختبر - المحور الخلفي
58753 رطل
الوزن الإجمالي للمركبة - الأساسي** - المحور الأمامي
17932 رطل
الوزن الإجمالي للمركبة - الأساسي** - المحور الخلفي
45596 رطل
ملاحظة (1)
*بالنسبة للماكينات غير المزودة بمحرك الانبعاثات من المستوى 4 نهائي، قم بطرح 150 كجم (331 رطلاً) من وزن المحور الخلفي وإجمالي الوزن.
ملاحظة (2)
**تم حساب الوزن التشغيلي الأساسي بمواصفات الماكينة القياسية مع إطارات 23.5 R25، وخزان وقود ممتلئ، والمشغل والكابينة المزودة بهيكل الحماية من الانقلاب (ROPS).
Specification
Value
الخلوص من الأرض - عند المحور الخلفي
15.6 بوصة
الطول ـ من ثقل الموازنة إلى الكسارة
474.4 بوصة
الطول ـ من المحور الأمامي إلى لوحة القوالب
120.7 بوصة
الطول ـ من المحور الأمامي إلى العجلة الترادفية الوسطى
290 بوصة
الارتفاع - إلى قمة الأسطوانات
121.6 بوصة
العرض - خطوط مراكز الإطارات
106.4 بوصة
العرض ـ الإطارات الخلفية الخارجية
134.3 بوصة
الطول ـ بين المحاور الترادفية
72.5 بوصة
الارتفاع - قمة الكابينة
146.4 بوصة
العرض ـ الإطارات الأمامية الخارجية
134.3 بوصة
الارتفاع - مركز المحور الأمامي
28.9 بوصة
الطول - من الإطار الأمامي إلى مؤخرة الماكينة - يشمل وصلة الجر
417 بوصة
الارتفاع - حتى مدخنة العادم
140 بوصة
Specification
Value
التوجيه
ISO 5010:2007
الفرامل
ISO 3450:2011
الصوت
ISO 6394:2008/ISO 6395:2008/ISO 6396:2008
هيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)
ISO 3471:2008/ISO 3449:2005
ملاحظة (1)
يبلغ مستوى طاقة الصوت الديناميكي عند المراقب 109 ديسيبل (A) بالنسبة للمواصفات المعتمدة في معايير المرحلة IV، و109 ديسيبل (A) بالنسبة للماكينات التي تفي بمعايير الانبعاثات المكافئة لمعايير المستوى 2/المرحلة II/اليابانية لعام 2001 (المستوى 2)، والمستوى 3/المرحلة IIIA/اليابانية لعام 2006 (المستوى 3) عند قياسها طبقًا لإجراءات الاختبار الديناميكي المحددة في المعيار ISO 6395:2008. تم إجراء القياس عند تشغيل مروحة تبريد المحرك بنسبة 70% من أقصى سرعة لها. الماكينة مزوَّدة بنظام لكتم الصوت.
ملاحظة (2)
يبلغ مستوى ضغط الصوت الديناميكي عند المشغل 71 ديسيبل (A) بالنسبة للمواصفات المعتمدة في معايير المرحلة IV، و72 ديسيبل (A) بالنسبة للماكينات التي تفي بمعايير الانبعاثات المكافئة لمعايير المستوى 2/المرحلة II/اليابانية لعام 2001 (المستوى 2)، والمستوى 3/المرحلة IIIA/اليابانية لعام 2006 (المستوى 3) عند قياسها طبقًا لإجراءات الاختبار الديناميكي المحددة في المعيار ISO 6396:2008. تم إجراء القياس عند نسبة 70 في المئة من السرعة القصوى لمروحة تبريد المحرك وأبواب الكابينة ونوافذها مغلقة. تم تركيب الكابينة وصيانتها بشكل سليم. الماكينة مزوَّدة بنظام لكتم الصوت.
Specification
Value
الترس - الثالث إلى السادس الخلفي
298 حصان
الترس - الثامن الأمامي
348 حصان
الترس - الثالث الأمامي
298 حصان
الترس - السادس الأمامي
320 حصان
الترس - الخامس الأمامي
311 حصان
الترس - الأول الخلفي
290 حصان
الترس - الثاني الخلفي
290 حصان
الترس - الرابع الأمامي
304 حصان
الترس - السابع الأمامي
328 حصان
الترس - الأول الأمامي
290 حصان
الترس - الثاني الأمامي
290 حصان
Specification
Value
الترس - الرابع الأمامي
309 حصان
الترس - الأول الخلفي
294 حصان
الترس - الثالث الأمامي
302 حصان
الترس - الثالث إلى السادس الخلفي
302 حصان
الترس - الثاني الخلفي
294 حصان
الترس - السابع الأمامي
332 حصان
الترس - السادس الأمامي
325 حصان
الترس - الثامن الأمامي
353 حصان
الترس - الأول الأمامي
294 حصان
الترس - الخامس الأمامي
315 حصان
الترس - الثاني الأمامي
294 حصان
Specification
Value
مجموعة العجلات - 19,5×25 MP (1)
الإطارات: 23.5R25 Bridgestone VKT 2 Star
مجموعة العجلات - 19,5×25 MP (2)
الإطارات: 23.5R25 Bridgestone VKT 1 Star
مجموعة العجلات - 19,5×25 MP (3)
الإطارات: 23.5R25 Bridgestone VJT 1 Star
مجموعة العجلات - 19,5×25 MP (4)
الإطارات: 23.5R25 Michelin XHA 2 Star
مجموعة العجلات - 19,5×25 MP (5)
الإطارات: 23.5R25 Michelin XLDD 2 Star L5
- يمكنك تقليل تكلفة التشغيل ووقت التعطل من خلال إمكانية خدمة مُحسَّنة، وتوفير في استهلاك الوقود وصيانة أقل، وزيادة التوفر لأقصى حد.
- معظم المكونات تركيبية، لذا يمكن إزالة أغلبها وإعادة تركيبها دون التأثير على المكونات الأخرى، وذلك لضمان أعلى كفاءة في الإصلاح.
- تم تعزيز محرك C13 ليصبح فعالاً قدر الإمكان دون التأثير على الأداء. يمكن تنشيط الوضع الاقتصادي للتحكم في سرعة تباطؤ المحرك العالية والتأكد من عمل المحرك بكفاءة قدر الإمكان مع توفير المزيد من الوقود.
- تم تصنيع مقطع التبديل المركزي للشاسيه الأمامي من مصبوبات فولاذية للخدمة الشاقة من أجل تحسين توزيع الإجهاد لتحسين مستوى المتانة.
- تم تطويل هيكل الإطار الخلفي لتوفير وصول سهل للمكونات الموجودة في حاوية المحرك وأيضًا لتحسين توازن الماكينة.
- تعمل أسطوانة توجيه المحور الأمامي على تحسين مستوى المتانة وقد تم توجيه الخطوط الهيدروليكية لتحسين مستوى الموثوقية.
- تتيح مجموعة التبريد التركيبية سهولة فك وتركيب مكونات نظام التبريد، الأمر الذي يقلل وقت الخدمة.
- كما توفر أبواب حاوية المحرك وصولاً كاملاً للمحرك بدون أي قوائم للحاوية.
- الفواصل الزمنية الممتدة للصيانة تعمل على تقليل مرات اللمس ووقت التوقف عن العمل.
- تساعد أنظمة مراقبة السوائل على تفادي تلف المكونات الحيوية عند حدوث انخفاض لمستوى السوائل.
- تعرض شاشة عرض المعلومات في الكابينة مشاكل الخدمة/الصيانة ويتم تسجيل الأكواد التشخيصية.
- ماكينات التسوية التي تعمل بالمواتير لها تأثير مباشر على مقدار الإنتاجية التي يمكن لماكينات التعدين الأخرى العمل بها – وخاصة ما يتعلق بدورها في صيانة طريق النقل. الماكينة 163 مناسبة تمامًا لتحقيق هذا الهدف:
- يوفر الوزن الإضافي مع توازن الوزن المعدل أداءً محسنًا عن طريق تحسين الجر والقدرة على المحافظة على السرعة على الأرض وبوجه خاص عند نقل حمولة كبيرة.
- تتوافر بثلاثة أشكال من محرك C13 حسب منطقة المبيعات.
- تتميز تقنية تقليل الانبعاثات بالوضوح ولا تتطلب أي إجراء من المشغل.
- تُعد شاشة المعلومات متعددة الألوان / التي تعمل باللمس بمثابة مدخل المشغل لمراقبة أداء الماكينة، كما أنها تمثل طريقة مريحة لتعديل معلمات الماكينة من أجل تخصيص الأداء ليلائم المهمة الحالية. تساعد في توفير معلومات خدمة لاستكشاف الأعطال وإصلاحها.
- يتكامل نظام Cat Product Link™ Elite مع الماكينة، مما يساعد على تجنب التخمين بخصوص إدارة المعدات. كما يوفر الوصول السهل إلى مثل موقع الماكينة، والساعات، واستهلاك الوقود، ووقت التباطؤ، ورموز الأحداث عبر واجهة المستخدم VisionLink® عبر الإنترنت ليساعدك على إدارة أسطول معداتك وخفض تكاليف التشغيل.
- إن Caterpillar تفكر في سلامة كل شخص موجود في معدة Cat، أو عليها أو حولها عندما تقوم بتطوير منتجات أو تقوم بتحسين مزايا السلامة.
- تشمل مزايا سلامة الماكينة 16 ما يلي -
- الوصول إلى الممرات الترادفية
- كاميرا الرؤية الخلفية
- مؤشر حزام المقعد
- منصة الوصول – اختيارية
- منصة الوصول للخدمة – اختيارية
- إمكانية تركيب نظام إخماد الحرائق – اختيارية
- يلتزم وكلاء Cat بمساعدتك على النجاح، وذلك بضمان حصولك على الماكينة المناسبة للمهمة، مع توفير قطع الغيار، وتدريب المشغلين، وتزويدك بمجموعة كبيرة من أدوات العمل متعددة الاستخدامات.
